Katkaisimen katkaisin 11 Kv

Kytkimen 11 kv kytkin on kytkinlaite, kun se on erillisessä asennossa, eristysetäisyys ja selvä yhteysmerkki kontaktien välillä määritettyjen vaatimusten mukaisesti; yhdistettyyn asentoon se voi kantaa virtaa normaaleissa silmukkavaiheissa ja epänormaaleissa olosuhteissa (kuten oikosulussa) tietyn ajan kuluessa.

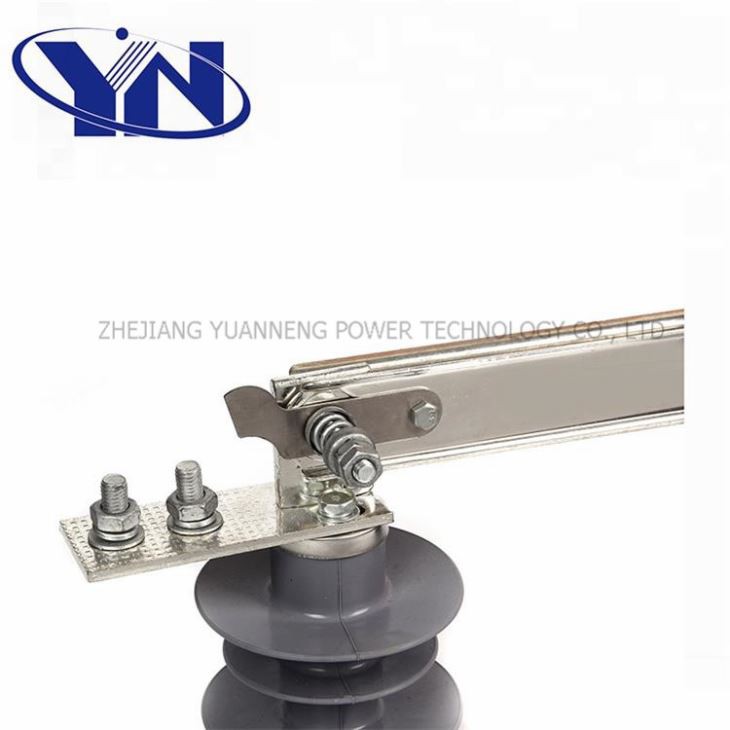

Kytkimen katkaisin 11 kv

Katkaisinkytkimen kuvaus 11 kv

Katkaisinkytkimen tekninen erittely 11 kv

Tyyppi	Nimellisjännite (kV)	Nimellisvirta (A)	2S lämpö vakaa virta (KA)	Iskun vakainen virta (KA)	Impulssi kestää Jännite (Kv)		Voimakäyttötaajuusjännite
Tyyppi	Nimellisjännite (kV)	Nimellisvirta (A)	2S lämpö vakaa virta (KA)	Iskun vakainen virta (KA)	Maahan (kV)	Eristysetäisyyden (kV)	Maahan (kV)	Eristysetäisyyden (kV)
(H) GW9-12 / 200	12	400	8	20	75	85	38	42
(H) GW9-12 / 400	12	400	8	20	75	85	38	42
(H) GW9-12 / 630	12	630	20	50	75	85	38	42
(H) GW9-12 / 1000	12	630	25	65	75	85	38	42
(H) GW9-12G / 400	12	400	8	20	75	85	38	42
(H) GW9-12G630	12	630	20	50	75	85	38	42
(H) GW9-12G / 1000	12	630	25	45	75	85	38	42
(H) GW9-12G / 1250	12	630	31,5	80	75	85	38	42
